关于PhpStorm中如何绘画UML的解析

时间：2021-07-13 14:49

IDE支持

Phpstorm
- 在Plugins中安装PlantUML integration插件
- 到http://www.graphviz.org/网站下载graphviz.exe并安装（这个软件可以支持更多的UML语法）
- 将graphviz安装目录下的dot.exe路径添加到PlantUML的设置中

文档

文档地址：http://plantuml.com/
建议使用活动图-Activity-bate语法：活动图Activity-Beta（https://plantuml.com/zh/activity-diagram-beta）
活动图(新语法)

当前活动图(activity diagram)的语法有诸多限制和缺点，比如代码难以维护。所以从V7947开始提出一种全新的、更好的语法格式和软件实现供用户使用(beta版)。就像序列图一样，新的软件实现的另一个优点是它不再依赖与Graphviz。
新的语法将会替换旧的语法。然而考虑到兼容性，旧的语法仍被能够使用以确保向前兼容。
但是我们鼓励用户使用新的语法格式。

语法

基础

@startuml、@enduml
开始、结束标记，表示UML解析的部分
start、end
表示图示的开始和结束。图示的开始和结束。
:Hello world;
活动标签(activity label)以冒号开始，以分号结束。活动默认安装它们定义的顺序就行连接。
if、then、else和elseif
设置分支测试。标注文字则放在括号中。
repeat、repeatwhile 重复循环。
while和endwhile进行while循环。还可以在关键字endwhile后添加标注，还有一种方式是使用关键字is。
fork，fork again和end fork表示并行处理。
note、end note、floating note left 等等表示注释，例如：

floating note left: This is a note
:foo2;
note right
  This note is on several
  //lines// and can
  contain <b>HTML</b>
  ====
  * Calling the method ""foo()"" is prohibited
end note

#HotPin:activity;、#AAAAAA:ending of the process; 表示颜色
使用->标记，你可以给箭头添加文字或者修改箭头颜色。dotted, dashed, bold or hidden arrows 和颜色标记，例如-[#blue]->
通过定义分区(partition)，你可以把多个活动组合(group)在一起。通过定义分区(partition)，你可以把多个活动组合(group)在一起。例如：

partition Initialization {
    :read config file;
    :init internal variable;
}

使用管道符|来定义泳道。还可以改变泳道的颜色。

|Swimlane1|
start
:foo1;
|#AntiqueWhite|Swimlane2|
:foo2;
:foo3;
|Swimlane1|
:foo4;
|Swimlane2|
:foo5;
stop

关键字detach移除箭头。
通过修改活动标签最后的分号分隔符(;)，可以为活动设置不同的形状。|、<、>、/、]、}

:next(o)|
:Receiving;
split
 :nak(i)<
 :ack(o)>
split again
 :ack(i)<
 :next(o)
 on several line|
 :i := i + 1]
 :ack(o)>
split again
 :err(i)<
 :nak(o)>
split again
 :foo/
split again
 :i > 5}
stop
end split
:finish;

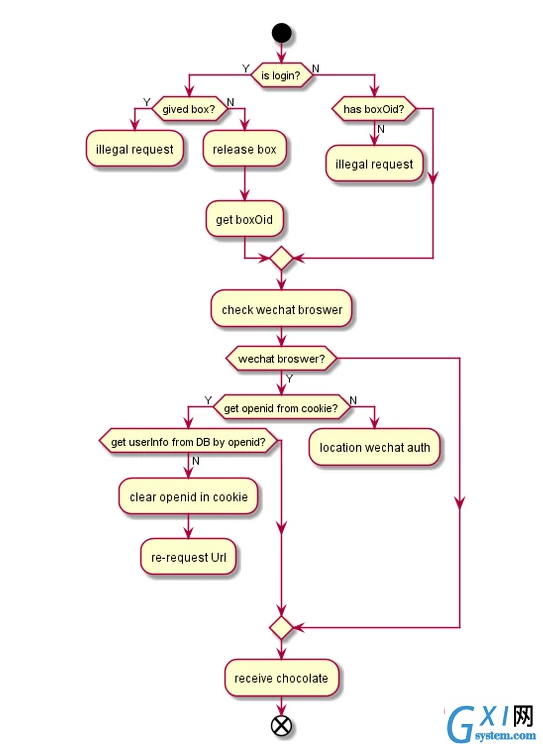

一个例子

@startuml
start
if (is login?) then (Y)
    if (gived box?) then (Y)
        :illegal request;
        detach
    else (N)
        :release box;
        :get boxOid;
    endif
else (N)
    if (has boxOid?) then (N)
        :illegal request;
        detach
    endif
endif

:check wechat broswer;
if (wechat broswer?) then (Y)
    if (get openid from cookie?) then (Y)
        if (get userInfo from DB by openid?) then (N)
            :clear openid in cookie;
            :re-request Url;
            detach
        endif
    else (N)
        :location wechat auth;
        detach
    endif
endif

:receive chocolate;

end
@enduml
