微带线计算软件(Txline)

微带线计算软件(Txline)正式版是款功能比较强的pcb特性阻抗计算工具。微带线计算软件(Txline)最新版拥有专业的微带线阻抗计算公式，用户只需输入相应的长度和宽度即可获得想要的结果。并且微带线计算软件(Txline)中还支持设计每一个电路的时候都计算数值，支持自动切换七种电路设计图纸。站提供微带线计算软件(Txline)的下载服务，欢迎大家前来下载使用!

微带线计算软件(Txline)软件功能

1、可以了解到半导体的电阻大小

2、可以将半导体的阻抗数据复制下来

3、可以在制作电路图的时候标注参数

4、支持设计每一个电路的时候都计算数值

5、支持自动切换七种电路设计图纸

6、支持开关控制以及阀门控制

7、可以现在电气长度的数值310.408

8、支持三相电路相位常数 0.000541745

微带线计算软件(Txline)软件特色

Gap表示覆铜边沿与导线的距离;

Frequency表示电路工作的频率;

Width表示计算出来微带线的宽度;

Thickness表示PCB材料板上铜层的厚度;

Physical Length表示计算出来微带线的长度;

Dielectric Constant表示所选PCB材料板的介电常数;

微带线计算软件(Txline)安装步骤

1、在站将微带线计算软件(Txline)下载下来，得到一个软件压缩包。

2、接着将软件压缩包解压，得到其中的txline.exe。

3、最后双击打开txline.exe，就可以使用了。

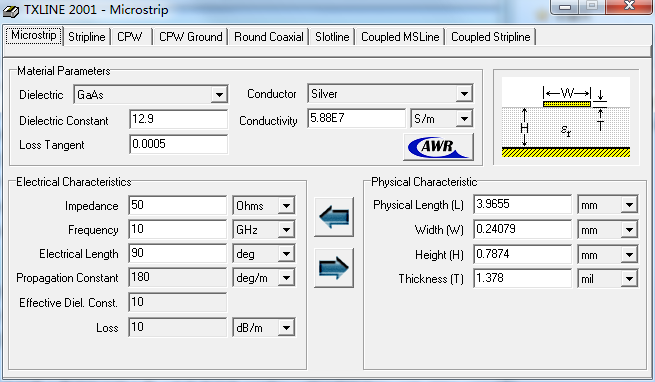

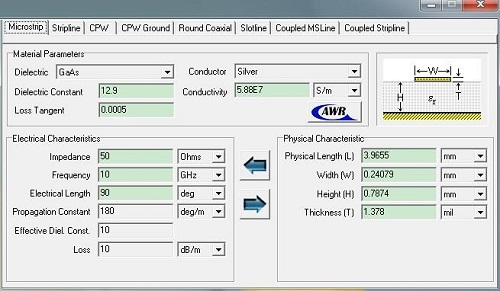

微带线计算软件(Txline)使用说明

1、Impedance表示匹配电阻值;

2、Height表示PCB材料板的厚度;

3、Gap表示覆铜边沿与导线的距离;

4、Frequency表示电路工作的频率;

5、Width表示计算出来微带线的宽度;

6、Thickness表示PCB材料板上铜层的厚度;

7、Physical Length表示计算出来微带线的长度;

8、Dielectric Constant表示所选PCB材料板的介电常数;

微带线计算软件(Txline)计算公式

1、阻抗往往用复数形式来表示，Z=R+jX(单位为Ω)。

2、其中，实数部分R就是电阻(单位为Ω)。

3、虚数部分是由容抗、感抗组成，(电容C，单位为F。容抗XC，单位为Ω。)(电感L，单位为H。感抗XL，单位为Ω。)。

4、由于容抗与感抗在向量上是相反的两个量(电角度相差180度)，所以我们有X=(XL-XC)。

5、容抗XC=1/ωC，感抗XL=ωL，其中：角频率ω=2*π*f，f为频率。所以，感抗或容抗值的大小不仅与电感或电容本身的大小有关，还与他们所在回路中的工作频率有关，例如我国电网的工作频率为50周波，而美国是60周波，所以尽管电阻、电感、电容的值是一样，但计算出来的感抗、容抗、阻抗是不一样的。

6、所以我们得到的复数阻抗有：Z=R+j(XL-XC)，而他的模(标量)|Z|=(R^2+X^2)^0.5。
