PI Expert Suite(LED电源设计软件)

基本简介

PI Expert Suite软件是一款非常专业的LED电源设计软件，PI Expert Suite软件被广泛应用于家居设计行业。PI Expert Online还是一个基于网络的程序，可根据您的规格自动生成电源转换解决方案。有需要下载使用PI Expert Suite 8.0 版本的小伙伴们可选择站进行下载。

PI Expert v8.0新增功能

　　提供完全交互式电路设计视图

　　提供完整的物料清单(BOM)

　　现在支持LinkSwitch-CV设计

　　支持散热设计

PI XLs Designer v8.0新增功能

　　支持 HiperPFS™ 升压拓扑结构设计

　　支持 HiperTFS™ 双开关正激拓扑结构设计

　　现在提供采用的是 EMI 屏蔽技术的 LinkSwitch-II 器件的变压器构造

　　支持 LinkSwitch-PH 和 LinkSwitch-PL 的反激式拓扑结构设计.

PI Expert Suite v8.0集成了以下三个组件

PI Expert：是自动化的图形用户界面(GUI)程序，PI Expert程序就可以根据用户的电源规格参数，从而自动生成围绕Power Integrations得某一IC产品系列所需要的电源转换方案。PI Expert程序可提供构建和测试工作原型所需的必要信息。必要信息：包括完整的工作电路图、物料清单(BOM)、电路板布局建议以及详细的电气参数表。PI Expert还可以根据需求提供完整的变压器设计，其中包括磁芯尺寸、线圈圈数、适当的导线规格和绕组用于各绕组用到的并绕线数等等。此外，还可以制作详细的缠绕机械装配说明资料。届时该程序就可以将设计时间从数天缩短至几分钟。

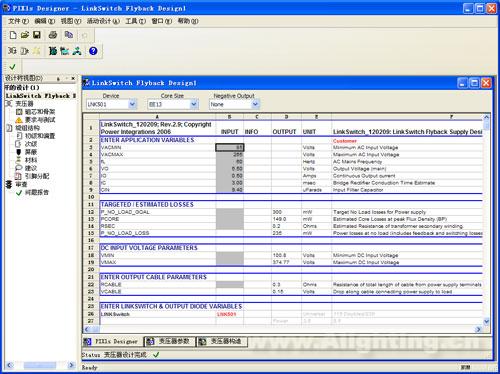

PI Xls Designer：PI Xls Designer是基于设计表格的应用程序，该程序可以让电源设计师在设计过程当中获得更多的控制。并且还会提供详细的绕组机械装配说明在内的变压器构建支持。PI Xls Designer可以使用输入、输出以及其他所有必需的设计规格，执行所有必要的计算，以及设计和评估采用的Power Integrations的IC电源转换方案。

　　PI Viewer：该工具可查看用旧版PI Expert创建的设计文件。

安装说明

对于首次安装PI Expert Suite的用户：

下载并运行PI Expert Suite v9.1.6安装程序以安装所有工具（PI Expert，PI Xls和PI Viewer）。

假设您在安装检查期间离开了“是，检查程序更新”框，安装程序将在完成安装之前检查更新。要利用此功能，请确保选中“是，检查程序更新”复选框，Internet连接成功后，单击完成。届时InstallShield程序将会针对您安装过的每个工具进行检查更新，并自动下载相应的更新软件以该软件支持的最新的产品。最后将按照提示把所有工具都更新至最新版本。

如果您的机器是64位兼容的，您可以安装64位版本的软件，这可以通过利用较大的系统内存来加快优化过程。32位版本将在64位系统上工作，但64位版本将无法在32位系统上运行。
