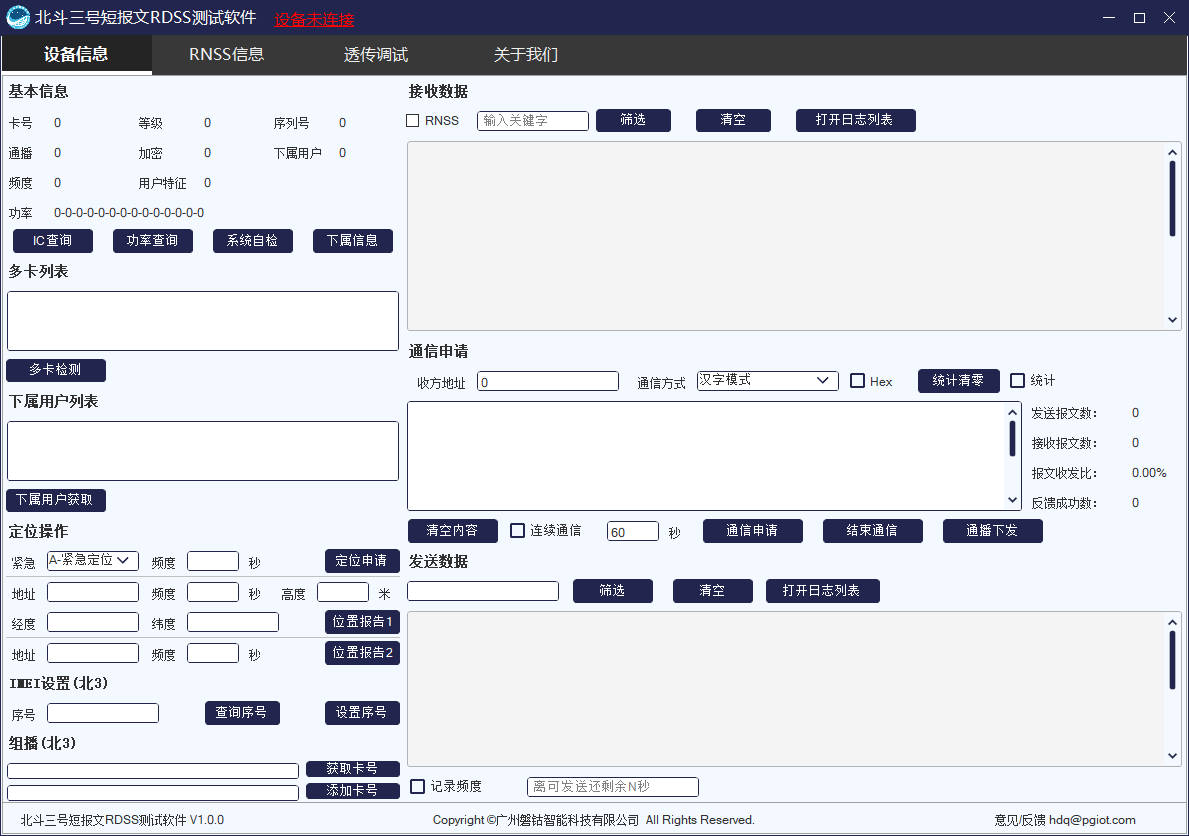

北斗三号短报文RDSS测试软件

北斗三号短报文RDSS测试软件设备主动搜索北斗广播的定位信息，不会浪费频度。

北斗三号短报文RDSS测试软件功能特点

1 连接设备

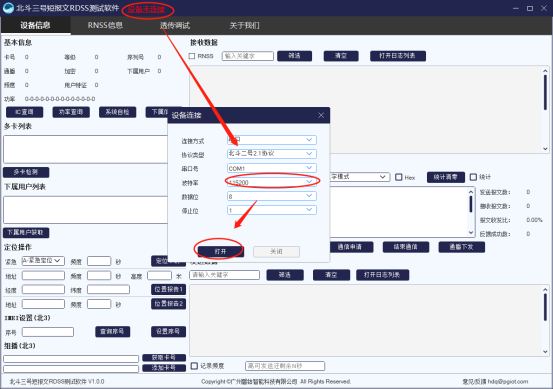

1.1 串口连接

设备通过串口线连接到电脑，打测试软件，点击软件左上角【设备未连接】，打开设备连接窗口，设置连接方式、串口号、波特率(注：连接方式——串口，串口号——设备连接后串口号，波特率——默认115200，根据实际波特率选择)，完成选择后点击【打开】，完成设备串口连接。

【串口连接】截图

2 设备信息

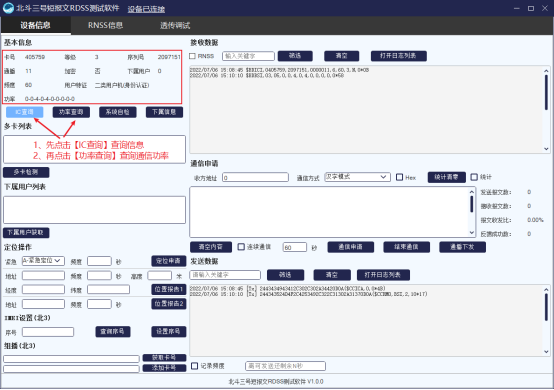

2.1 设备发信准备

查询之前，把北斗设备放置开阔地，并将设备朝南摆放，远方无遮挡。摆放后点击【IC查询】查询设备北斗卡基本信息，再点击【功率查询】查询通信功率。

当卡号、频度都有，且功率信息至少有一个4，满足北斗通信条件，可进行发信。

【查询信息】截图

2.2 发信(北斗通信)

完成目标地址(北斗卡号)、通信模式(默认选用混合模式)、通信内容填写及勾选后，点击【通信申请】完成发信操作

模式1——自收发：目标地址(北斗卡号)填写设备自身北斗卡号(左边基本信息-卡号)

模式2——终端通信：目标地址(北斗卡号)填写对方设备北斗卡号，其他不变

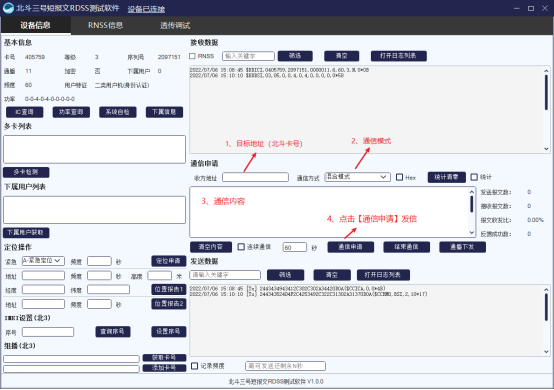

<发信填写>截图

2.3 关闭RNSS定位

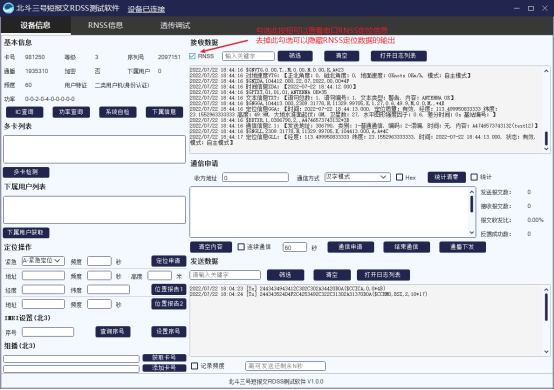

2.3.1 隐藏RNSS输出(非关闭)

勾选RNSS按钮查看串口输出的RNSS定位信息

去掉勾选则隐藏串口输出RNSS定位信息

(注：并非永久关闭)

截图

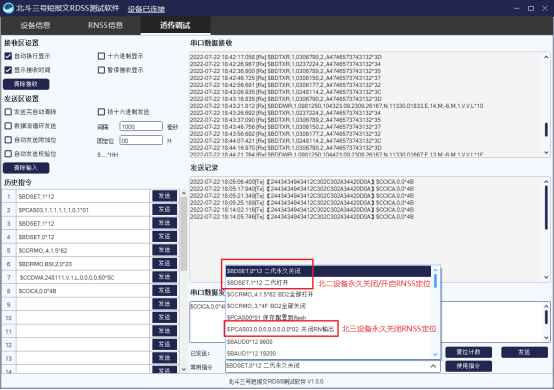

2.3.2 关闭RNSS输出(永久关闭，发指令)

通过【透传调试】发送指令永久关闭RNSS，点击下方常用指令集，选择指令后，点击指令列表右方的<使用指令>按钮，指令会同步至串口串口数据发送区，点击<发送>按钮发送指令即可生效

截图

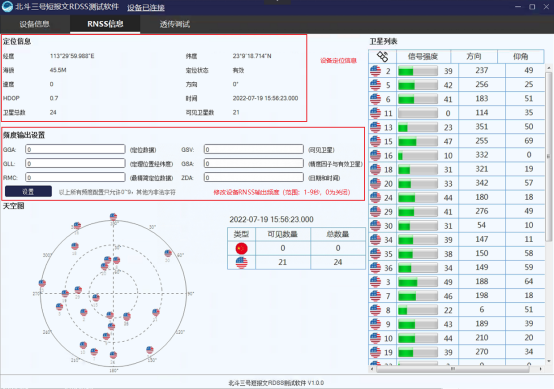

3 RNSS

RNSS为无源定位，设备主动搜索北斗广播的定位信息，不会浪费频度，测试软件的【RNSS信息】界面显示北斗设备的定位信息、RNSS定位频度输出设置及设备搜索到的卫星数量、信号强弱

RNSS频度设置范围为0-9，1-9指代间隔(秒)，0为关闭当前RNSS定位输出，默认开启状态

截图

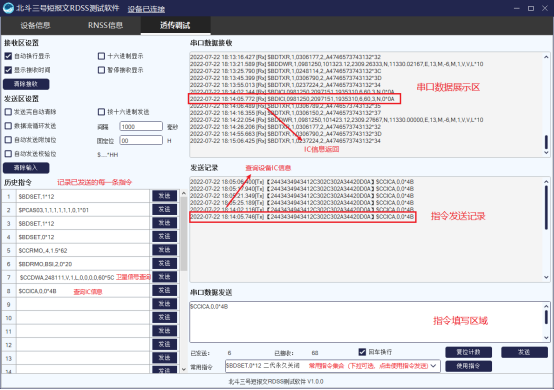

4 透传调试

【透传调试】是通过串口发送指令调试设备，包含串口数据接受区、指令发送记录、指令填写区、常用指令集、历史指令等功能集合

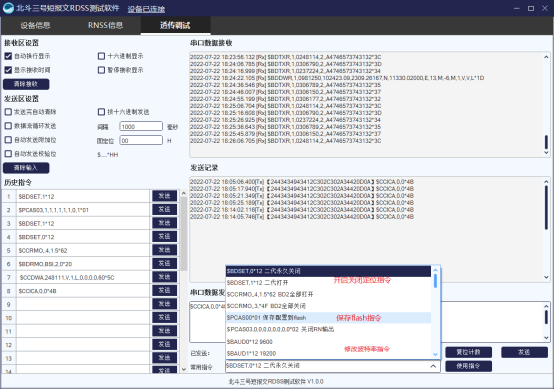

常用指令集包含RNSS定位开关、修改波特率、保存flash等常用指令集，其他指令可查询北斗相关协议文档自行编辑

<透传调试>截图
