电气CAD绘图软件

电气CAD绘图软件绿色版是一款绿色实用的专业化的电气CAD绘图工具，电气CAD绘图软件绿色版功能强大，使用便捷，并且支持中文界面，可以确保用户能快速而轻松地画出电气原理图。51下载站为您提供电气CAD绘图下载，快来体验吧!

电气CAD绘图软件特色

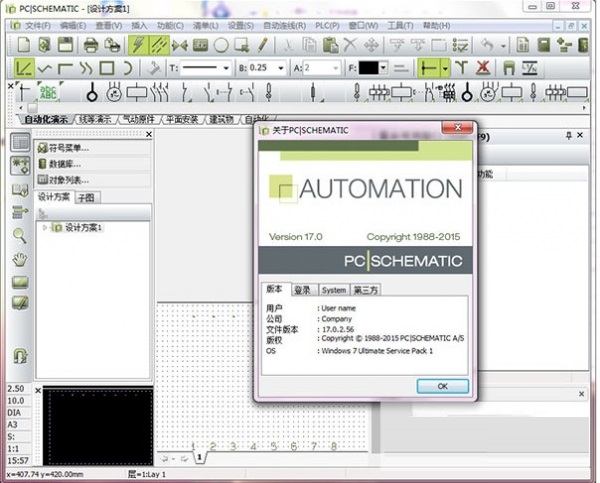

PCSchematic这是一个基于Windows环境的CAD程序，其目的是用于生成电子和电气类安装项目规划和设计。这是一个面向项目的程序，这就意味着有关这个项目的所有零部件(parts)都包含在同一个文件中：电气方框图(Electrical diagrams)、布线图(mechanical layouts)、目录表(tables of contents)、零部件清单(parts lists)、终端设备清单(terminals lists)、可编程逻辑单元清单(PLC lists)等等，以及其它各种类型的清单。如果同时有几个项目存在，你可以在各个项目之间进行相互拷贝。

电气CAD绘图软件功能介绍

1、大量的IEC标准符号

电气CAD绘图软件绿色版应用标准的 IEC 符号进行自动化、安装、流体力学/气体力学以及流程图的绘制。另外，还有许多 PLC、传感器、变送器、智能楼寓安装、计算机和通讯、报警安装以及平面布置图符号。也可以方便地创建一些自定义符号，它们会自动地加入到符号库中。

2、Pcschematic的元件数据库

在Pcschematic中，可以创建自己的元件数据库。有一些业内领先的元件供应商已经在软件中建立了自己的元件数据库，其中包括EAN 编号、描述、供应商和价格等信息。这些数据库中的每个元件都有其电气和外观符号。有了这些数据库，就可以很容易并且很安全地绘制出原理图和安装布置图，还能列出清单。Pcschematic有自己的数据库。也可以使用如Oracle或者Access这样的软件与PCSCHEMATIC Automation建立连接，因为它采用的是ODBC(开放式数据库互接)接口。这些数据库能够被集成作为公司数据库的一部分。

3、子图功能，模块和自动生成项目

你能非常方便的创建包含独立设计数据的子图。同时可以方便的拖曳子图到项目中。当拖动某个子图的时候，能够选择需要导入符号数据。此功能称为模型和模块拖动。基于这一子图功能你能自动创建上千页的工程项目。

4、自动更新所有清单

在Pcschematic Automation中，可以设计自己的零部件或元件清单、接线端子清单、PLC 清单、电缆清单、标签、连接清单和目录表。这些清单会被自动更新，每一项也都是项目的一部分。这些清单可以作为项目的页面，也可以作为用户定义的文件。它们能够很容易地输出到其它的系统中，例如作为采购文件。

5、智能参考指示

在Pcschematic Automation中能自动在项目，页，区域和符号上自动分配器件的参考号。在页面或区域上放置一个符号后，该符号被自动分配一个参考号，然后能够自动生成器件参考清单。

在编辑了器件参考号后，程序会重新按序编排参考号，甚至在区域或页面拷贝符号后，器件的参考号会自动重新命名。

6、智能项目结构

你能为每个项目创建相应的项目结构，项目中的表和清单内容可以单独创建，也能全部复制以前的项目结构。

7、AutoCAD文件DWG/DXF的导入和导出

可以输入或输出DWG/DXF格式文件。当然只有双方程序都能处理的部分才能够被相互交换。

8、插入OLE对象

在项目的页面能插入OLE对象，因此，你能在OLE对象中以Word或Excel的操作方式处理数据。

9、PLC接口工具

可以和PLC 及测量工具建立通讯连接。当来自PLC的数据变化时，图表中的相关数据被实时更新。PC|SCHEMATIC 是完全开放的，可以容易地设计适合自己的应用程序环境。

10、网络

考虑到许多用户的实际工作需要，Pcschematic扩展了软件在网络方面的功能。比如加强了文件的安全性和网络授权的灵活性。

支持各种语言和字符，目前本软件有多种语言版本，如中文简体、中文繁体、英文、丹麦文、德文等。同时可以获得相应的电子版手册。软件也支持许多其它的字符集，例如俄语、葡萄牙语、波罗的海语字符。另外，软件还具有转换项目文本的功能。如果需要，可以很方便地添加新的语言字符。

11、避免重复性的操作

为了减少鼠标的使用，在工作时更加方便快捷，Pcschematic 还包含了先进的鼠标捕捉系统(Mouse Chasing System)。快捷键可以被设置为单个按键，例如 "s" 表示 "符号(Symbols)"。

新功能介绍

小编为大家带来Pcschematic 17新功能描述的PDF文档，关于菜单设置、元件向导、PCSCHEMATIC面板布线器等内容都可以在其中找到

以下是新功能资料的目录：

一、设置菜单

11 在设计方案数据和页面数据中，删除未使用的数据字段

12 指针/屏幕 – 参考点

13 数据库设置，改动和新位置

14 基本菜单

141 颜色

142系统颜色

143 自定义颜色

144 使用基本颜色，自定义颜色和其它颜色

二、可读性

21 参考点和它们的可见性

211 工具栏中的参考点

212 查看参考点的快捷键

213 机械页面中的细线

214 栅格点

215 接线端子外部标记

三、元件向导

31 元件种类

32 创建跳线

33 创建导线

34 创建导线槽

35 创建电缆

351 电缆附件

36 可以输入数据/编辑所有选择的数据字段

37 可以使用符号生成器来创建原理图符号

38 访问 SQL 实现在数据库中多项编辑

四、数据库

41 新的数据字段

42 在数据库中输入新的语法

43 数据库设置 – 单独标签中的附件

44 数据库设置 – 元件向导中的其它字段

45 在数据库中搜索元件

46 自动导入数据库更新

五、在机械页面上更新符号

六、元件附件

61 附件来自三个类别

611 固定附件

612 可选的机械附件

613 可选的电气附件

614 数据库中的附件的语法

62 添加附件到元件

621 添加机械附件

622 机械页面中的机械附件

623 如果附件也有附件

624 添加电气附件

625 机械页面中的电气附件

626 扩展的清单标准

七、参考指示

71 查看设计方案中的所有参考指示

72 如何使用参考指示

721 设置

73 创建参考指示

731 添加额外的指示

732 输入新的指示

733 导入参考指示

74 树状结构

741 显示元件

75 选择选项模块

八、导出为 DWG 格式的新功能

九、安装和更新的新安装模式

十、软件许可

十一、其它

111 版本 17 没有在 Windows XP 上测试

112 从符号生成器直接访问编辑符号模式

113 打印机对话框中的更多选项

114 数据清单添加到章节页面

115 活动的层和层的分组

116 选择名称 – 现在也出现在线命令中

117 对象列表中有数据的线

118 编辑符号中显示当前路径

119 设置用户初始视图

1110 加入信号位于右键菜单中

1111 用于从模板创建器打印标签的额外选项

十二、Pcschematic A/S 的新产品

121 Pcschematic 服务

122 Pcschematic Panelrouter

电气CAD绘图更新日志

开发GG说这次真的没有bug了~
