RS232 Tool

基本简介

RS232 Tool是一款界面直观的串口通讯测试工具，适用于调试与检测各种智能仪表、PLC的串口通讯功能及工况，支持 RS232/RS485/RS422 接口及USB转串口通讯，具有指令表、数字标尺、通讯稳定性测试等特色功能，软件开发者有着近二十年的工控产品、工业监控系统研发测试经验。

RS232 Tool软件特色

Ø 串口通讯协议设置

Ø 配置有指令表，可以无限量保存通讯命令

Ø 首创数字标尺，直观查看定位通讯数据中的各字符位置

Ø 统计接收与发送的通讯数据行数、字符数

Ø 接收数据各行分颜色显示

Ø 提供命令字符串校验码计算

Ø 能定时自动发送，测试通讯稳定性

Ø 可定义接收数据的结尾标志符

Ø 查看部分PLC口令

Ø 绿色软件，不需安装

RS232 Tool软件运行

RS232 Tool 是绿色软件，不需进行安装，将下载的文件包解压，在“RS232 Tool 4.0”文件夹下，点击“RS232Tool”即可运行。

RS232 Tool 支持 Windows 系列操作系统，WinXP 可直接运行，Win7、Win10 一般需要先对软件使用的系统控件进行注册，否则可能不能正常启动运行。

其控件注册方法：

鼠标右键点击“RS232 Tool 4.0”文件夹下“注册系统OCX控件”批处理文件->选择“以管理员身份运行” ->系统提示注册成功。

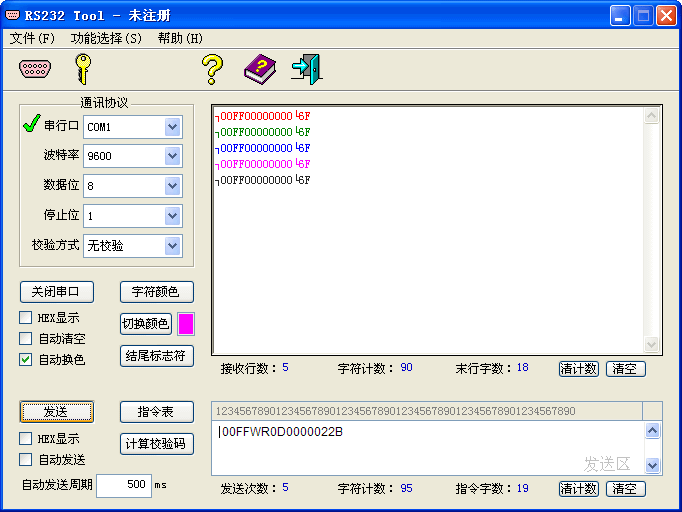

RS232 Tool使用方法

串口通讯测试的一般步骤：

1.将智能仪表或PLC的通讯口与电脑串口(RS232/RS485/RS422)用通讯电缆相连接;

2.选择对应串口，如“COM1”;

3.设定串口的通讯协议，包括波特率、数据位、停止位及校验方式;

4.设置通讯命令，或通过指令表选择所需通讯命令;

5.点击【打开串口】按钮，开始测试通讯。发送或接收数据前串口应先打开;

6.点击【发送】按钮，从串口发送出去一次发送区中的通讯命令数据。

RS232 Tool常见问题

一、点击“RS232Tool”启动运行时出现错误提示

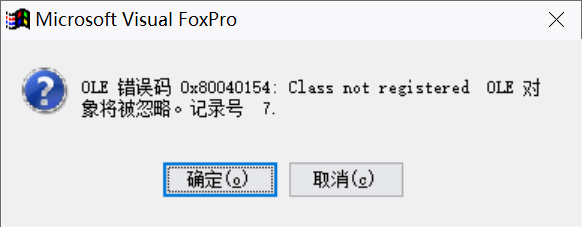

如图，Win7、Win10 下可能出现下面弹窗显示“OLE 错误码 0x80040154: Class not registered OLE 对象将被忽略。”。

原因：软件所用到的系统控件没有注册，WinXP 下无此限制。

解决：注册软件所用到的系统控件。

RS232 Tool如何注册?

点击RS232 Tool帮助菜单下的“注册信息”，即出现如下注册信息窗口。

输入得到的注册号，点击注册按钮，若注册信息正确，则注册完成。注册后的所有升级都是免费的。

如何在RS232 Tool中查看PLC口令?

1.用三菱FX系列PLC的编程通讯电缆连接PLC编程口与电脑串口;

2.选择电脑连接到PLC的串口，如“COM1”;

3.点击【读取PLC】按钮，若通讯正常将读取并显示出PLC的编程口令。

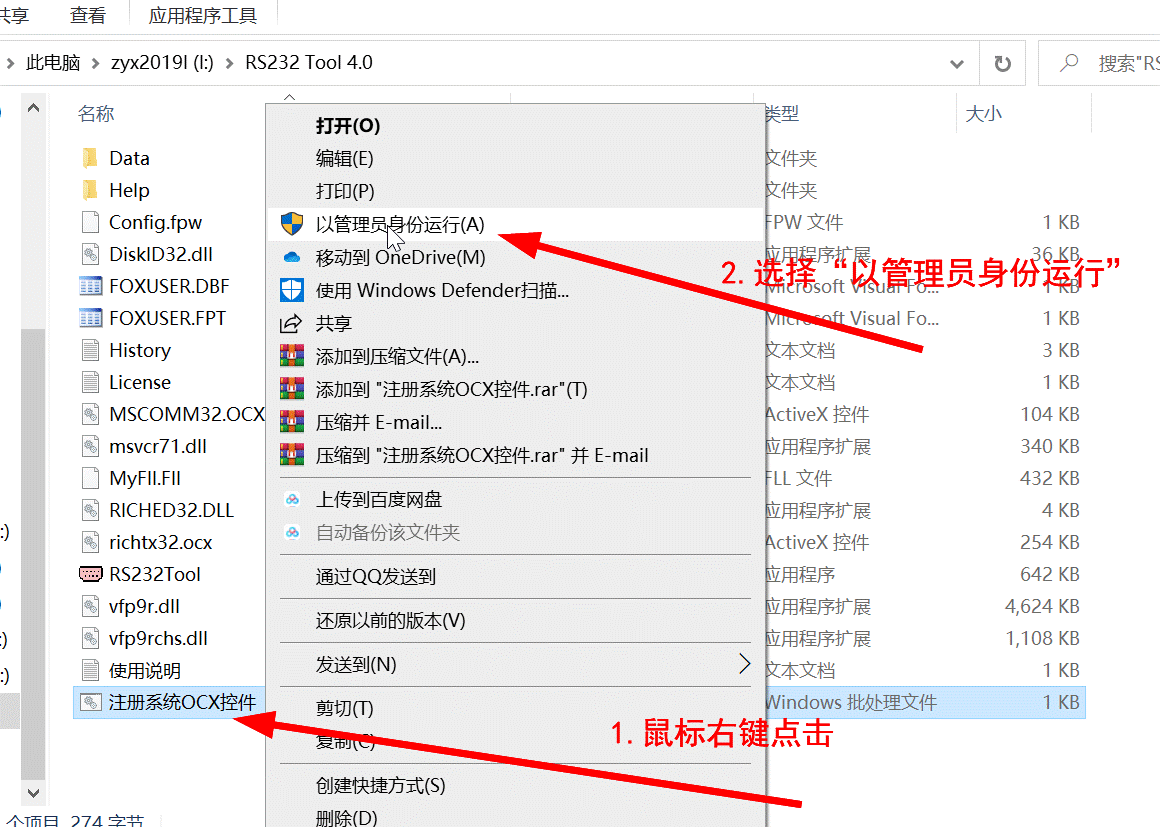

控件注册方法：

鼠标右键点击“RS232 Tool 4.0”文件夹下“注册系统OCX控件”批处理文件->选择“以管理员身份运行” ->系统提示注册成功。

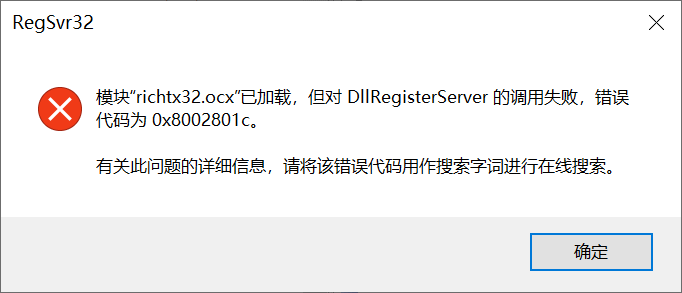

点击控件注册时若出现下面弹窗，则说明没有选择“以管理员身份运行”，控件注册不成功，应按前述操作选择“以管理员身份运行”。

二、 RS232 Tool 如何测试串行通讯稳定性

串行通讯的目的无外乎就是交换数据，交换对象可在电脑与智能仪表、PLC之间等。通讯稳定性是进行交换数据分析的其中重要一环，通过稳定性分析测试，查找产品软硬件设计缺陷，指导设计完善。

RS232 Tool 测试通讯稳定性的一般步骤：

1.将智能仪表或PLC的通讯口与电脑串口(RS232/RS485/RS422)用通讯电缆相连接;

2.选择对应串口，如“COM1”;

3.设定串口的通讯协议，包括波特率、数据位、停止位及校验方式;

4.设置通讯命令，或通过指令表选择所需通讯命令;

5.将“自动发送周期”设定为一适当的时间间隔;

6.点击【清计数】按钮，清0接收行数、发送次数及字符计数;

7.点击【打开串口】按钮;

8.勾选“□自动发送”选项，开始测试通讯。

稳定性分析：比较接收行数与发送次数是否保持一致，一般通讯基本上是发送一次、返回一次。同时，还可观察字符计数的累计数值改变情况及接收数据内容，是否符合通讯预期。若经较长一段时间通讯，接收行数与发送次数能够保持一致，说明通讯稳定性较好;若接收行数与发送次数只有很小差别，说明通讯稳定性尚可，误差率低。

RS232 Tool更新日志

增加发送区、指令表及计算校验码数字标尺。

解决Win7、Win10下系统控件注册问题。

提供 RS232 Tool 简明教程。

1.软件更名 RS232 Tool。

2.基本功能均开放无任何限制。

3.精编帮助文档。

4.调整各窗口界面。

5.修正串口不存在时出错。

6.接收数据显示颜色可选1-5种。

7.修正一些bug。

8.打包为绿色软件，可不需安装。
