tssdeng.shx

基本简介

tssdeng.shx官方版是CAD中显示钢筋符号的字体，下载后解压后放在CAD安装目录下Fonts文件夹中即可。

tssdeng.shx字体介绍

tssdeng是CAD软件中的一种字体，用于显示钢筋符号。如果制图者在作图时使用了钢筋符号，而打开图纸的电脑里面没有安装可以显示钢筋符号的字体时，就会提示需要安装字体，否则无法显示出来。

tssdeng.shx设置技巧

格式----字体样式----将文字样式里字体设置为Tssdeng.shx ,选择大字体,并将大字体设置为Hztxt.SHX.----再刷新时就会显示钢筋符号了。

tssdeng.shx使用方法

在使用CAD时，我们经常要输入钢筋符号，尤其是配筋图，一级钢筋还可以用Φ来代替，但是二级钢筋、三级钢筋就必须要使用钢筋字体了，也有同学自己画钢筋符号的，也可以达到目的，但是略显山寨了，而且费时费力，下面来讲下如何在CAD中输入钢筋符号。

首先，输入钢筋符号得有钢筋字体。接着，把CAD的字体样式设置为钢筋字体，例如 tssdeng.shx，拿二级钢筋为例，在CAD中输入命令text，接着输入%%131，这样就输入了一个二级钢筋的符号，其它符号字符码如下：

%%c 符号φ

%%d 度符号

%%p ±号

%%u 下划线

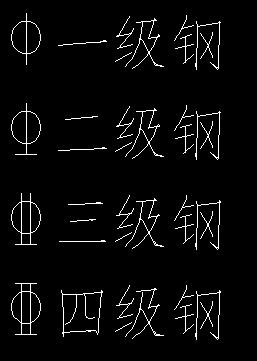

%%130 Ⅰ级钢筋φ

%%131 Ⅱ级钢筋φ

%%132 Ⅲ级钢筋φ

%%133 Ⅳ级钢筋φ

%%130%%145ll%%146 冷轧带肋钢筋

%%130%%145j%%146 钢绞线符号

%%1452%%146 平方

%%1453%%146 立方

%%134 小于等于≤

%%135 大于等于≥

%%136 千分号

%%137 万分号

%%138 罗马数字Ⅺ

%%139 罗马数字Ⅻ

%%140 字串增大1/3

%%141 字串缩小1/2(下标开始)

%%142 字串增大1/2(下标结束)

%%143 字串升高1/2

%%144 字串降低1/2

%%145 字串升高缩小1/2(上标开始)

%%146 字串降低增大1/2(上标结束)

%%171 双标上标开始

%%172 双标下标开始

%%173 上下标结束

%%147 对前一字符画圈

%%148 对前两字符画圈

%%149 对前三字符画圈

%%150 字串缩小1/3

%%151 Ⅰ

%%152 Ⅱ

%%153 Ⅲ

%%154 Ⅳ

%%155 Ⅴ

%%156 Ⅵ

%%157 Ⅶ

%%158 Ⅷ

%%159 Ⅸ

%%160 Ⅹ

%%161 角钢

%%162 工字钢

%%163 槽钢

%%164 方钢

%%165 扁钢

%%166 卷边角钢

%%167 卷边槽钢

%%168 卷边Z型钢

%%169 钢轨

%%170 圆钢
