cad制作厕所便池平面图的详细操作
时间:2022-10-26 13:42
一些朋友还不明白cad制作厕所便池平面图的详细操作,而下面就带大家一起来看看cad制作厕所便池平面图的操作步骤。希望可以帮助到大家!
cad制作厕所便池平面图的详细操作

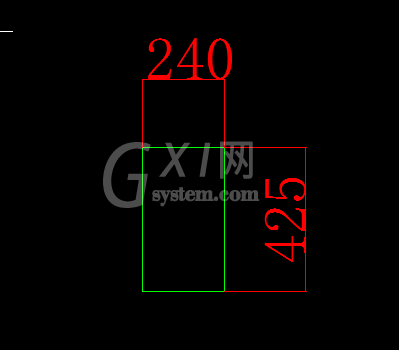

1、调用矩形命令,绘制尺寸240*425的矩形。

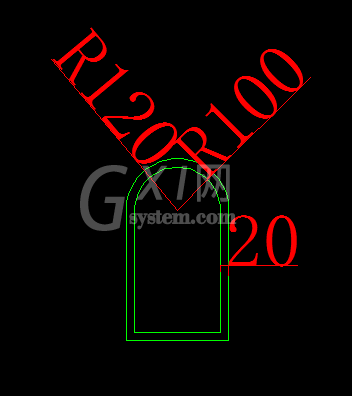

2、向内偏移20,并调用圆角,圆角半径为100和120.

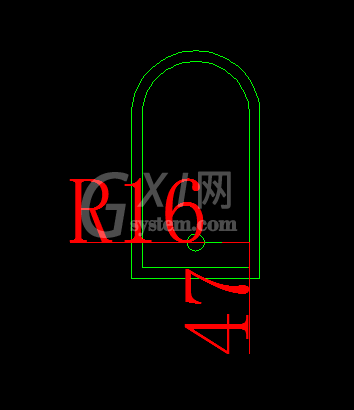

3、调用圆命令,在圆角矩形中绘制1个半径为16的圆,并移动至合适的位置。

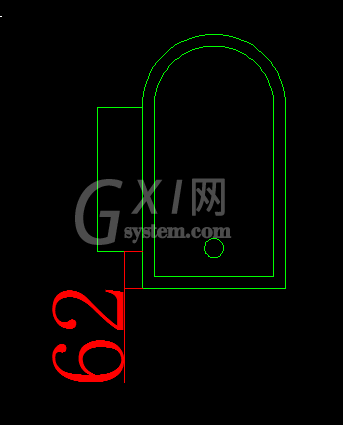

4、调用矩形命令,在合适的位置绘制尺寸为75*240的矩形,作为便池的两边。

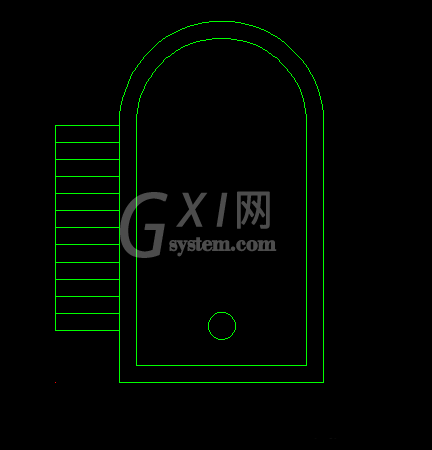

5、调用直线和偏移命令,细化矩形中的图形。

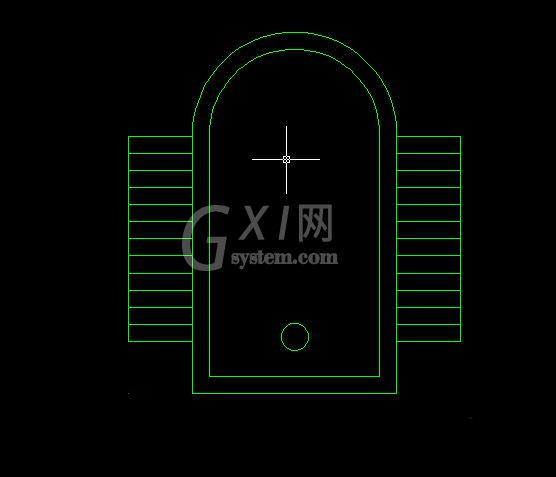

6、调用镜像,得到另一边的矩形造型,便池的绘制就完成了。

上文就讲解了cad制作厕所便池平面图的详细操作过程,希望有需要的朋友都来学习哦。
