cad视口比例进行调整的操作步骤
时间：2022-10-26 14:35
许多小伙伴还不了解cad视口比例进行调整的操作，而下面就分享了cad视口比例进行调整的操作方法，希望感兴趣的朋友都来共同学习哦。
cad视口比例进行调整的操作步骤

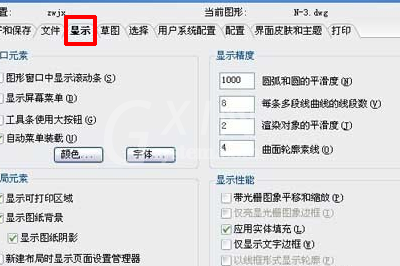

1、为了绘图习惯可以对布局空间做一些基本设置，进入工具选项显示中。

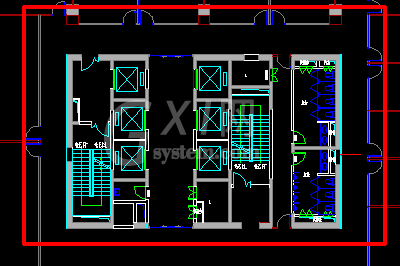

2、在模型空间将需要绘制的图形绘制完毕。

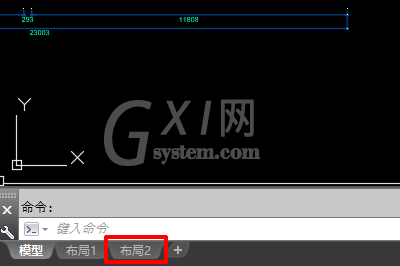

3、然后选中布局2。

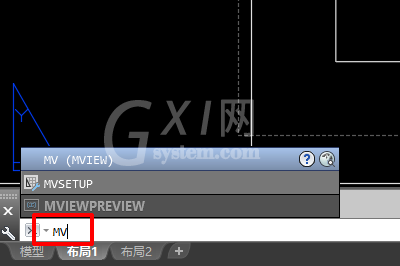

4、通过MV命令建立视口，调整出图的布局。

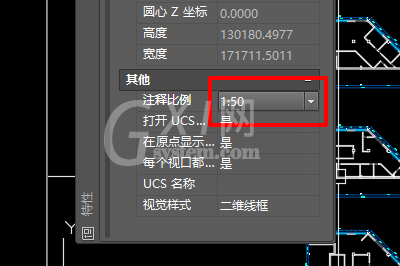

5、选择视口在特性中调整各图的出图比例，将立面图调整为1:50。

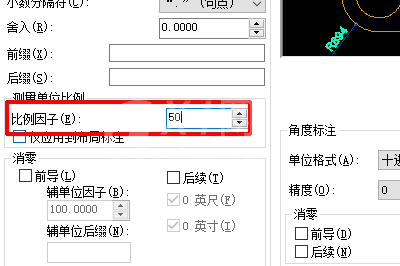

6、最后就可以完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，主单位中，如1:50的图纸就需将比例因子调整到50。

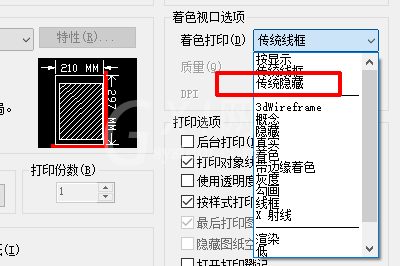

7、出图时可以将视口放入同一图层下关闭，或者属性中着色打印选用消隐。
上文就讲解了cad视口比例进行调整的操作步骤，希望有需要的朋友都来学习哦。
