AutoCAD2016中设计剖面线的详细操作步骤

      今天我们来学习一下AutoCAD2016中设计剖面线的详细操作步骤，有不清楚的小伙伴，一起来学习一下吧。

      AutoCAD2016中设计剖面线的详细操作步骤

      我们先打开所需绘制剖面线的图形文件。

      然后在工具栏绘图中找到团填充功能，或在工具栏中直接找到团填充图标，如圈选所示。

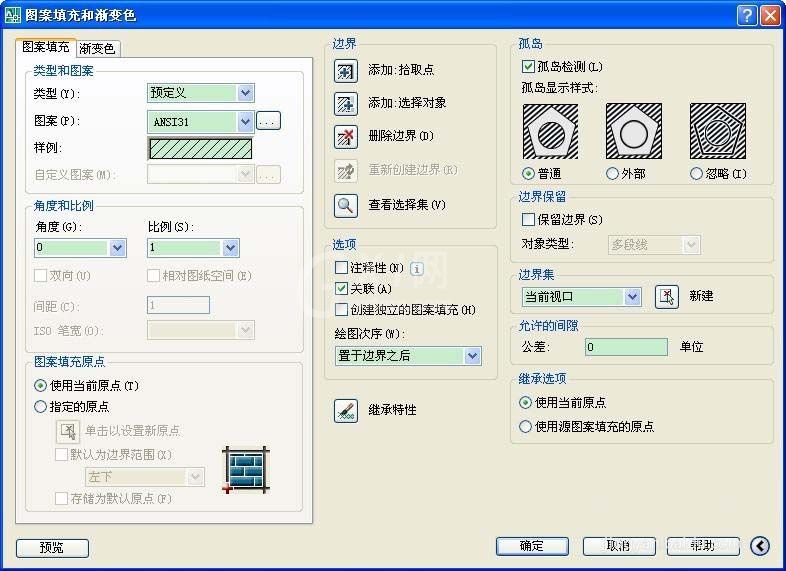

      接着打开图案填充和渐变色窗口。

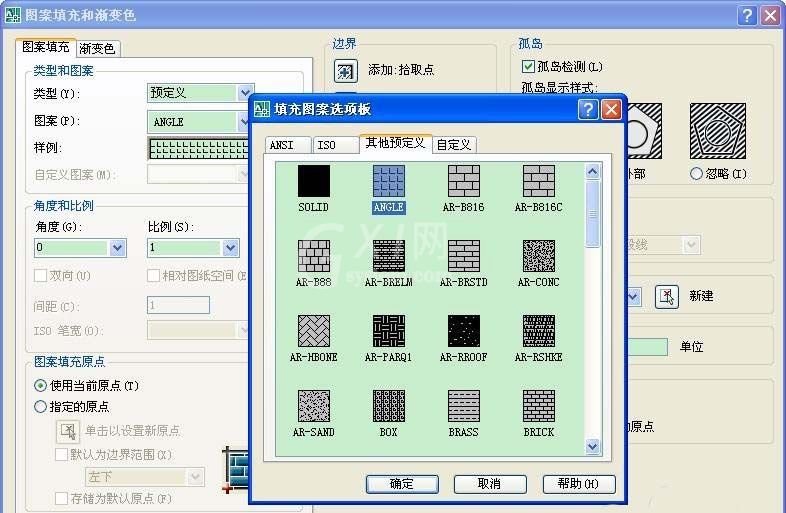

      根据材料要求选择所需样例图案。

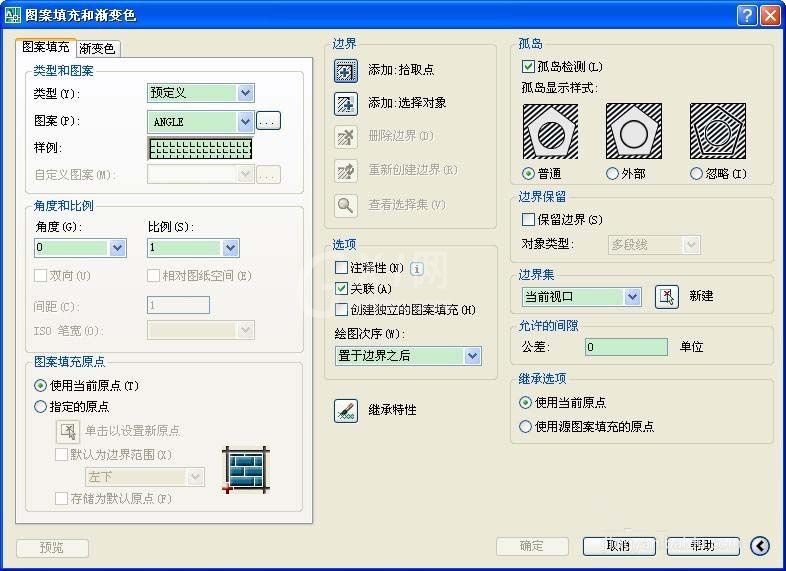

      再根据图形大小，图纸要求，图案形状等选择样例填充图案角度及比例。

      选择边界的方式有拾取点和选择对象两种，如果图形简单单一，与其他图形无干涉，可直接采用拾取点点击图形内部即可选中图形。如图形较为复杂，且与相邻图形干涉较多，可采用选择对象依次选取图形边界完成图形边界选择。

      选择完成边界后直接确认完成剖面线填充

      若是在确认后相对剖面线进行修改可直接双击剖面线进行修改，如想修改边界可选择删除功能重新进行边界选择。

      根据上文为各位带来的AutoCAD2016中设计剖面线的详细操作步骤，你们是不是都学会了呀!
