AutoCAD2016绘画钢琴平面图的操作步骤

      这篇文章为各位带来的内容是AutoCAD2016绘画钢琴平面图相关的，对此感兴趣的用户可以去下文看看AutoCAD2016绘画钢琴平面图的具体操作流程。

      AutoCAD2016绘画钢琴平面图的操作步骤

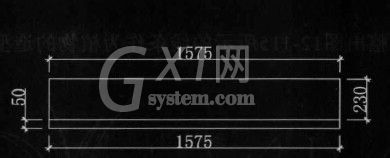

      我们先启动AutoCAD2016软件，执行“矩形”命令(rec),绘制1575mmX230mm和1575X50mm的直角矩形。

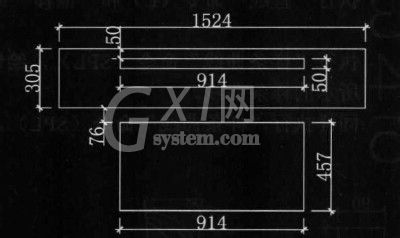

      然后我们执行矩形命令和移动命令(M)，绘制出如图所示图形。

      这时我们执行移动命令，按[F8]键打开“正交”模式，捕捉上一步绘制的矩形中点，将二部分直角矩形图形组合在一起。

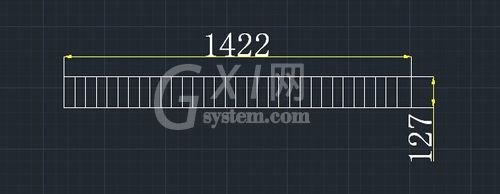

      接着我们执行“矩形”命令(rec),绘制一个1422mmX127mm的直角矩形，执行分解命令(X)将直角矩形对象进行找散操作;再执行“偏移”命令(O)，将竖线依次向右偏移44mm的距离，从而完成钢琴轮廊的绘制。

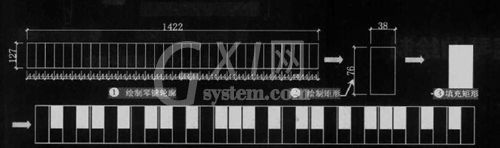

      再执行“矩形”命令，绘制一个38mmX76mm的直角矩形，再执行“图案填充”命令(BHA)，选择预定义，填充图案为“solid”,对矩形对象进行填充，最后执行复制命令(co),将填充好的矩形图案复制到图中所示的位置。

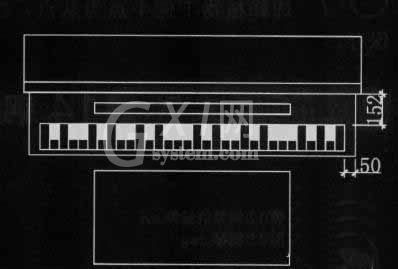

      最后一步我们执行“移动”命令，将钢琴琴键移动到图中所示的位置，从而完成钢琴的绘制。

      看完了上文为你们描述的AutoCAD2016绘画钢琴平面图的操作流程介绍，伙伴们是不是都学会了呀!
