Abaqus在曲面上面打孔的操作步骤
时间：2022-10-26 17:33
在Abaqus在曲面上面打孔呢?下面就为大家分享Abaqus在曲面上面打孔的操作步骤，有需要的可以来了解了解哦。
Abaqus在曲面上面打孔的操作步骤

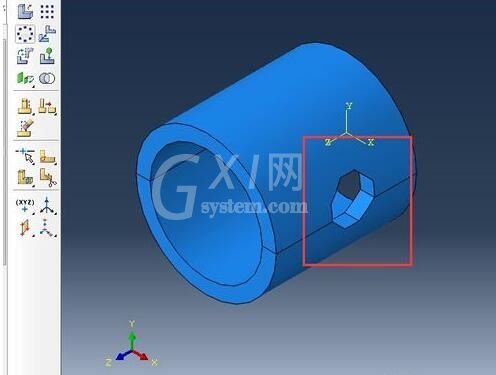

目标：在如图圆管上面打一个六边形孔洞贯穿

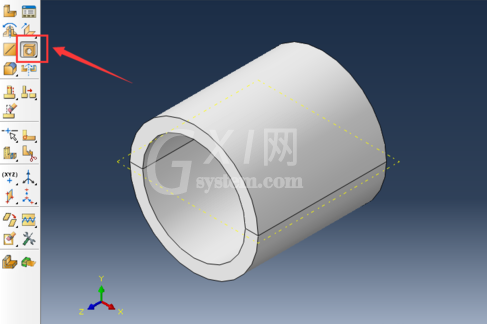

建立圆管模型，
Abaqus在 part模块有shape功能，对模型进行cut
blend 等编辑 ……cut模块下有 circular hole功能 不过不能在曲面上面实现

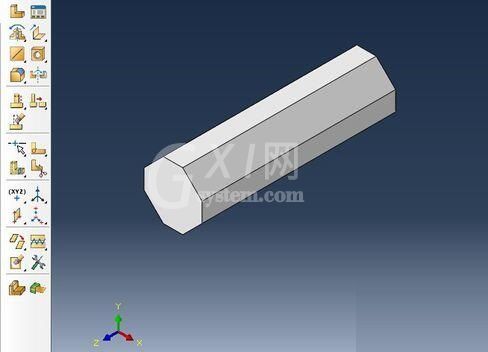

新建一个柱形截面，其截面形状为孔的形状、截面尺寸一致 ，长度保证能穿透圆管厚度……(自己合适的尺寸)
装配两个part

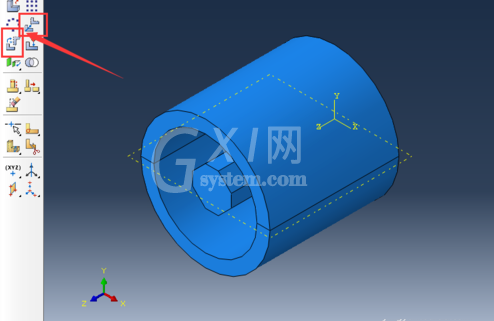

调整位置

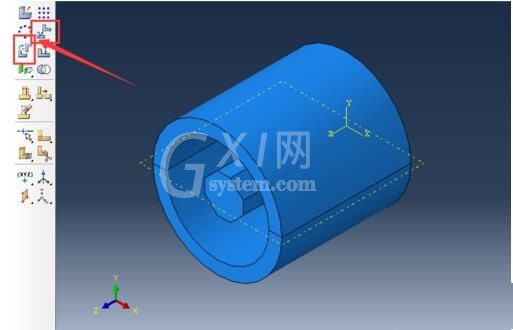

如图位置

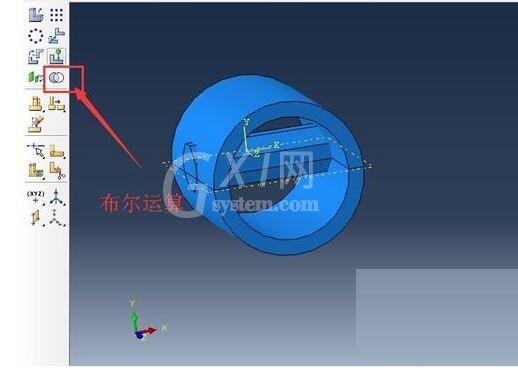

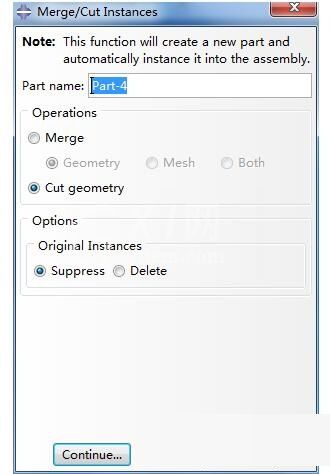

布尔运算
用圆管减去棱柱

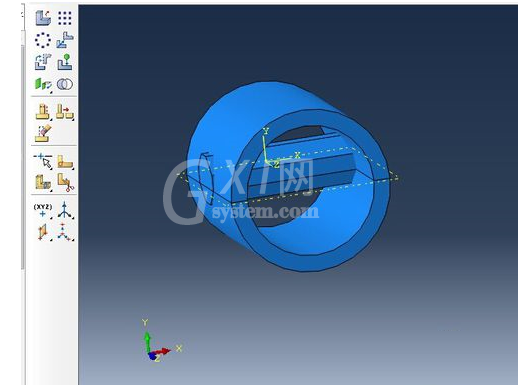

得到最终结果如图
上文就讲解了Abaqus在曲面上面打孔的操作内容，希望有需要的朋友都来学习哦。
