Inventor绘制环形弹簧的操作方法
时间：2022-10-26 17:45
Inventor有许多优点，给很多办公人士工作上带来了帮助。今天笔者就专门讲解了如何绘制环形弹簧的操作内容，下面一起来看看Inventor绘制环形弹簧的操作方法吧，相信会有帮助哦。
Inventor绘制环形弹簧的操作方法

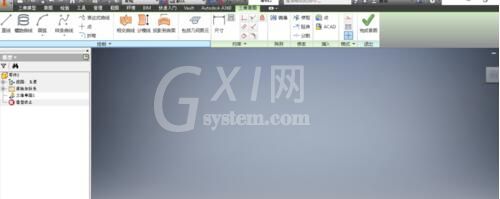

打开Inventor，新建，选择零件，进入三维草图编辑

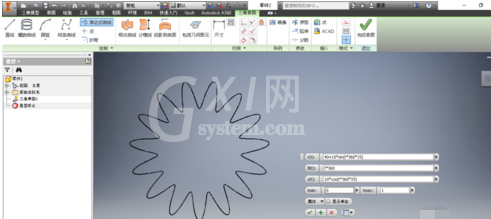

点击表达式曲线，选择圆柱类型，输入表达式r(t)=r+A*sin(t*360*N)，
θ(t)=t*360，z(t)=A*cos(t*360*N)，其中r为环形内圆半径，A为弹簧直径，N为绕的圈数。

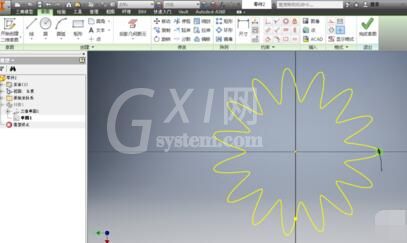

接着在二维草图上画一个圆，确保圆心在螺旋线上

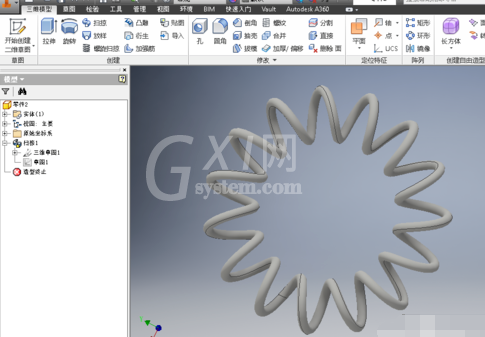

特征扫掠，圆为扫掠对象，路径选择螺旋线，得出环形弹簧
上面就是小编为大家带来的Inventor绘制环形弹簧的操作步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
