Inventor镜像工具使用操作步骤
时间：2022-10-26 17:49
小伙伴们你们知道在Inventor怎样镜像工具使用呢?今天小编很乐意与大家分享在Inventor镜像工具使用操作步骤，感兴趣的可以来了解了解哦。
Inventor镜像工具使用操作步骤

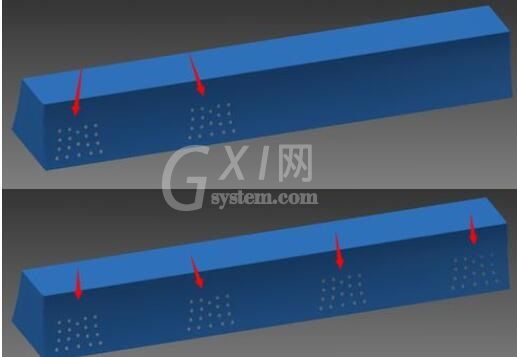

如图，要把左边的许多孔，镜像到右边去。

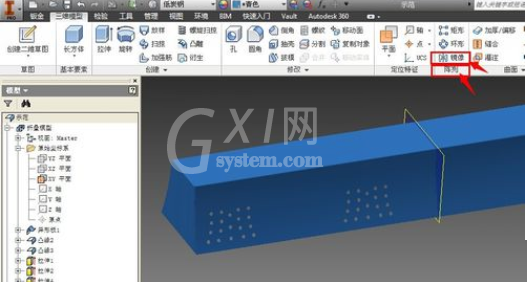

在“阵列”标签里，找到“镜像”工具，点击，弹出镜像对话框。

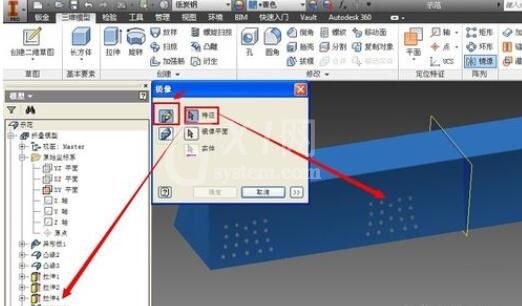

若想镜像特征，那么选第一项，在绘图区选择孔，若在绘图区不方便拾取，可借助“模型”栏来拾取。

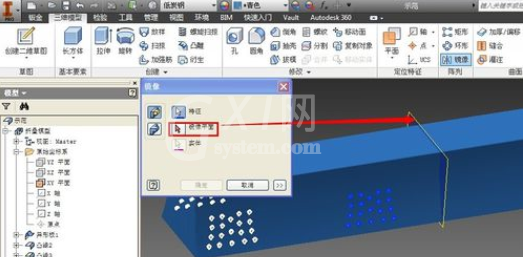

拾取孔特征后，点击“镜像平面”箭头，再点击中间用来镜像的黄色平面。镜像特征完成。

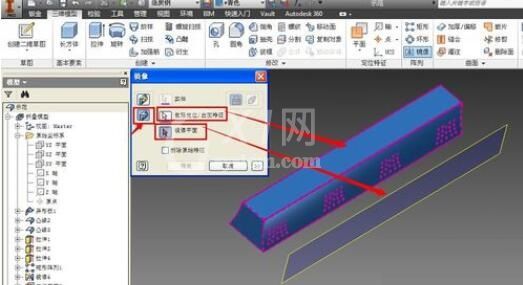

若想镜像整个实体，那么选择第二项“镜像实体”，拾取整个实体后，再点击“镜像平面”，拾取黄色的平面作为镜像平面。

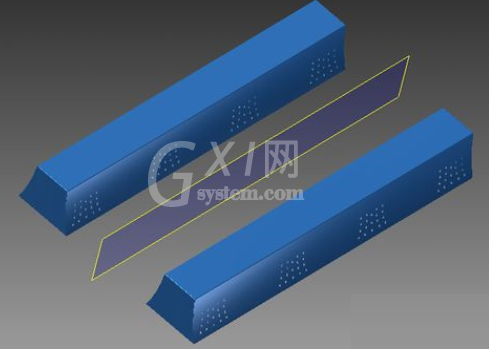

镜像实体完成，效果如图。
以上这里为各位分享了Inventor镜像工具使用教程。有需要的朋友赶快来看看本篇文章吧。
