Solidworks将三维图转为二维图输出的操作步骤
时间：2022-10-26 18:00
最近很多网友表示自己不清楚Solidworks如何将三维图转为二维图输出的操作，而本篇文章就来给大家讲解Solidworks将三维图转为二维图输出的操作步骤，大家都来一起学习吧。
Solidworks将三维图转为二维图输出的操作步骤
打开Solidworks软件，单击菜单中“文件”—>“新建”，弹出对话框如下图，选择“工程图”，然后单击确定

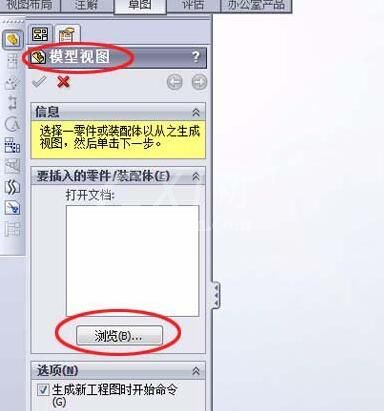

在左边的“模型视图”属性管理框中单击“浏览”按钮，选择以画好的三维模型，这儿以螺栓为例。

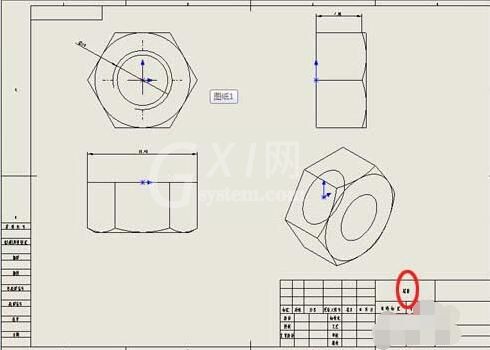

将螺栓三维模型按主视图、俯视图、左视图和三维示意图的顺序依次放置在图纸中，在工具栏中选择“智能尺寸”按钮，依次在三视图中标注螺栓尺寸，在右下角标题栏中添加元件名称(如螺栓)等元件信息，如图
至此就将一个三维模型转换成二维图纸形式，方便元件的加工和安装。
学完本文Solidworks将三维图转为二维图输出的操作流程，是不是觉得以后操作起来会更容易一点呢?
