相信UG有很多人使用,这里主要说的是UG仿真棘轮机构的操作方法,希望可以帮到有需要的人。
UG仿真棘轮机构的操作方法

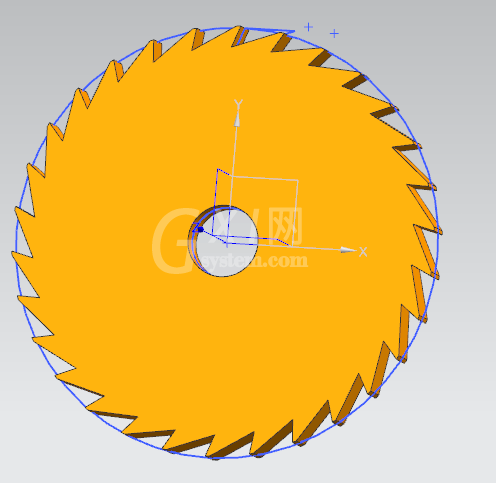

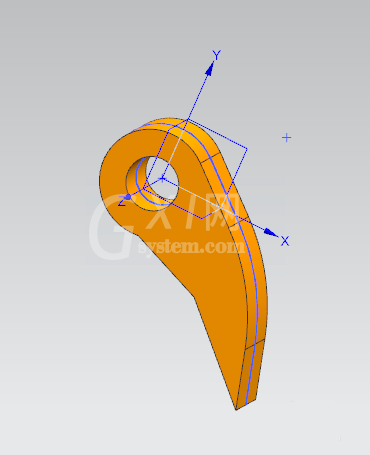

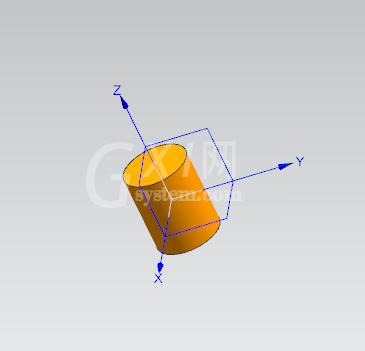

1、在四个模型文件内建立棘轮、棘爪、棘轮轴和棘爪轴。主要注意棘爪的末端角度尽量小点,避免和棘轮两齿之间干涉。



2、画完部件后就是装配。

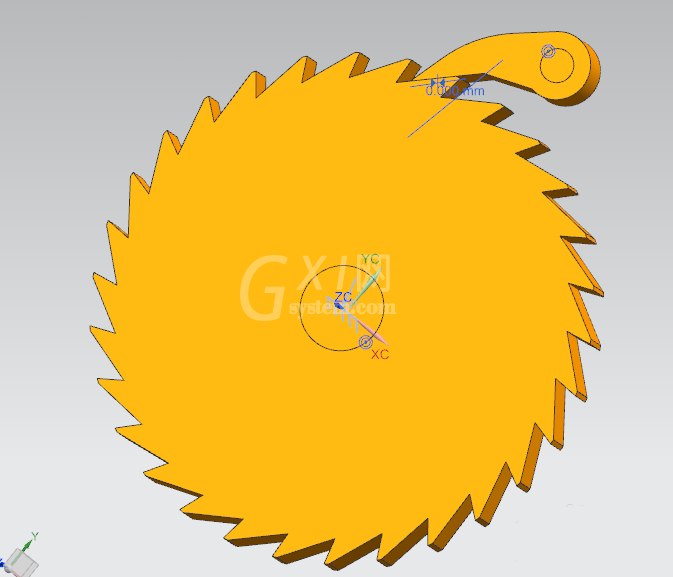

3、装配中定义棘轮和棘轮轴同心约束。为了使棘爪和棘轮上表面在一个平面内,故定义二者面的距离为0。棘爪和棘爪轴为同心约束。注意,还要使棘爪下表面和棘轮轮齿上表面接触对齐。

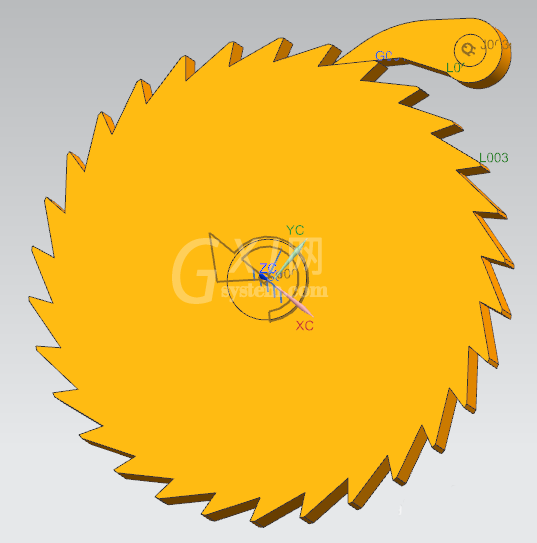

4、装配完成后进入运动仿真环境。定义两个轴为固定连杆。棘轮和棘轮轴定义旋转副,并定义驱动为恒定转速。棘爪和棘爪轴定义旋转副。定义完成如图。


5、接下来定义连接器:

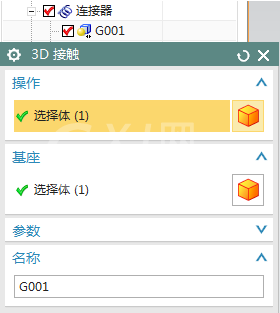

一、3D接触:操作体为棘爪,基座为棘轮

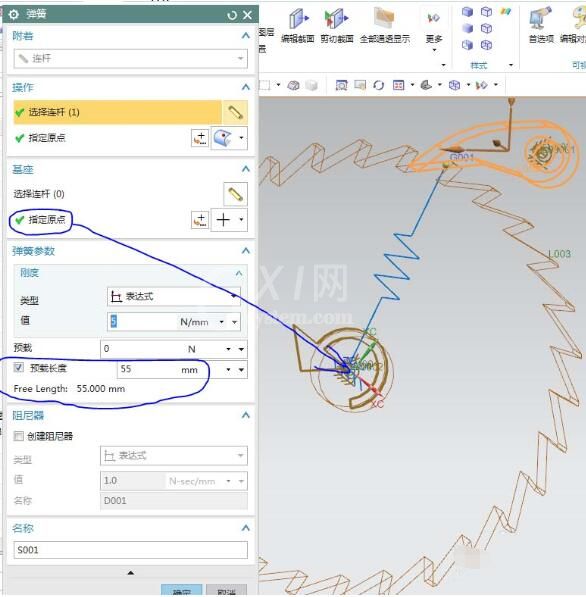

二、弹簧
附着下选连杆,操作部分取棘爪下表面,基座部分选棘轮轴心点,即弹簧一端在棘爪下表面,一端固定在棘轮轴中心,为棘爪压紧棘轮提供力。刚度可自定,自由长度比程序给出的测量值稍小一点即可(程序给出的值是根据你定义的两点自己算出来的距离)


6、定义好3D约束和弹簧后的连接器如下图

7、完成上述操作即可进行求解,观察动画
上文就讲解了UG仿真棘轮机构的操作流程,希望有需要的朋友都来学习哦。
