UG设计几何图形的方法
时间：2022-10-26 18:23
很多设计师都知道UG软件吧，对于新手来说想要设计出几何图形可能还不是很熟悉，其实很简单，下面就是关于UG设计几何图形的方法，希望大家喜欢。

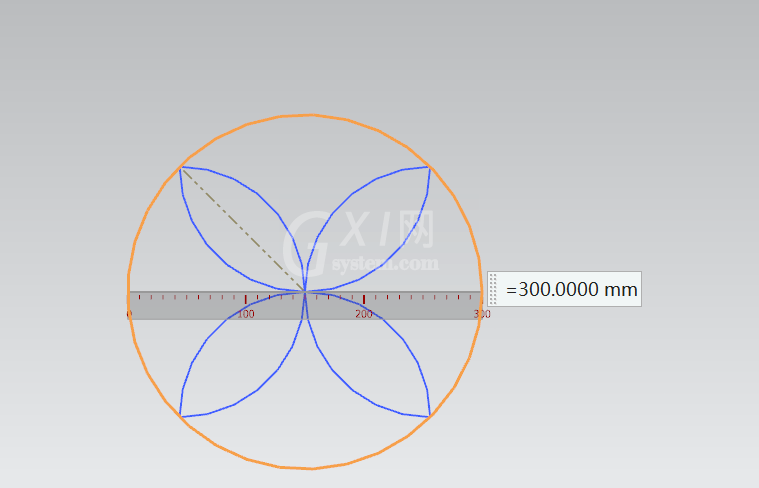

UG设计几何图形的方法

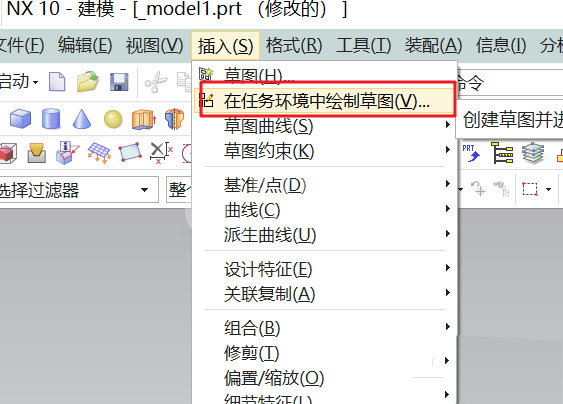

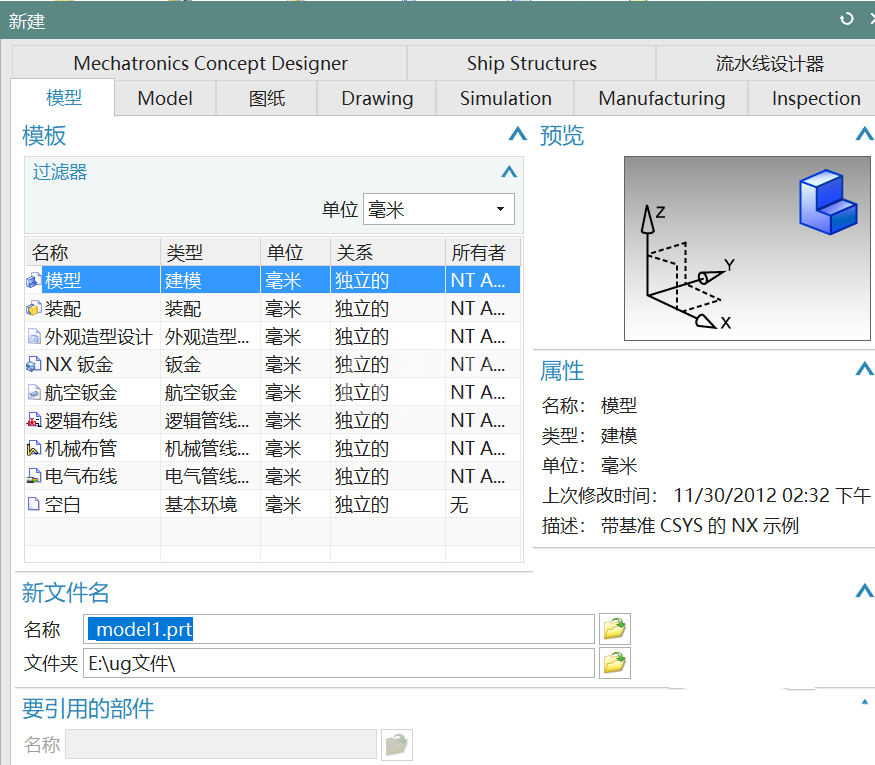

1、新建建模文件，选用在任务环境中绘制草图.

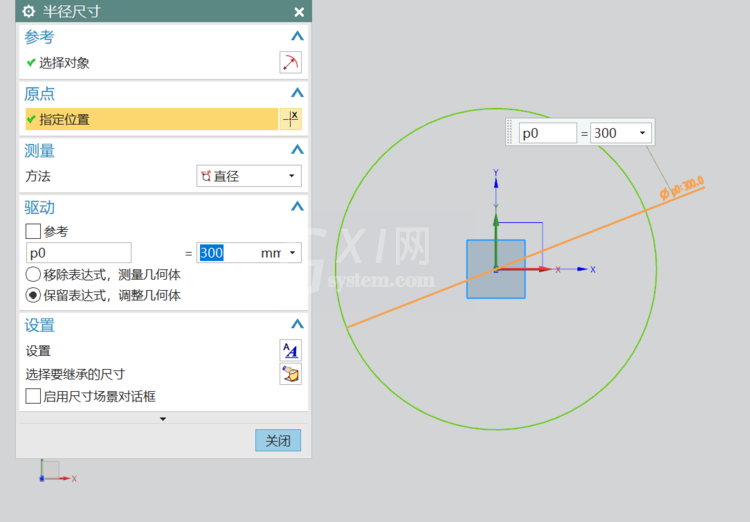

2、绘出已知直径的圆：300.
3、用三点绘制出一段圆弧，从图中可以看出，该圆弧的圆心在X轴上，可以通过约束“点在线上”，将圆心约束在X轴上。

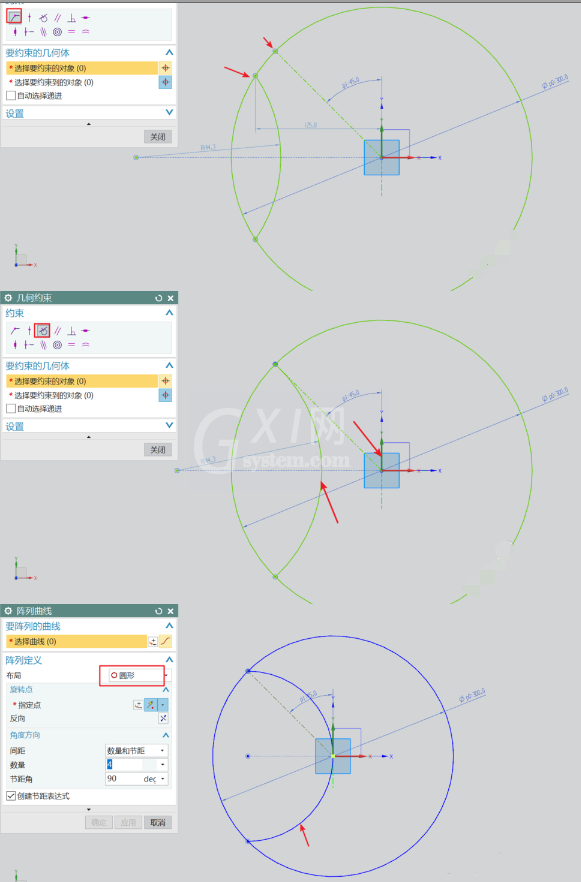

4、整个半圆的定位。圆心定好位置后，从图中可以看出，圆弧的起点和终点都处在所在象限的45度的位置，可以先绘出一条在该象限为45度的参考线，线与外圆相交;圆弧的起点就和这个交点重合。圆弧也与Y轴相切，通过相切约束即可完成该圆弧的绘制。

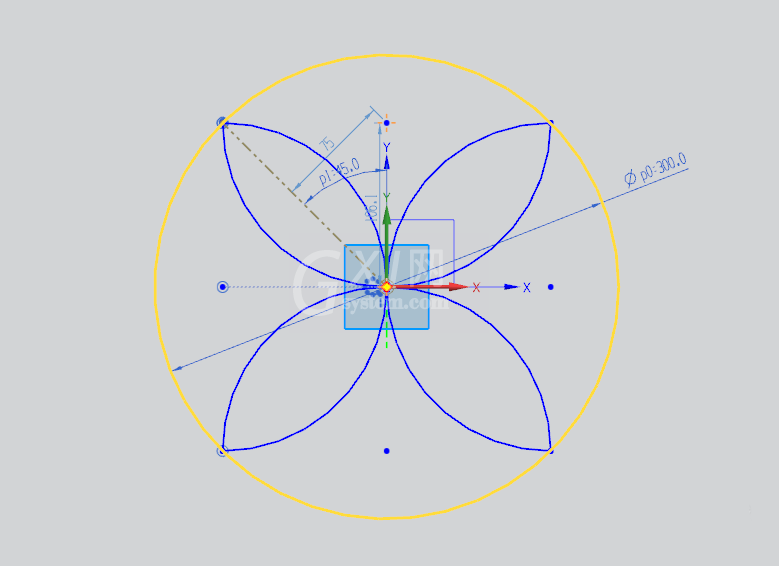

5、用阵列曲线命令，对圆弧进行圆形阵列;数量为4个，角度为90.即可完成草图的绘制。
上文为大家分享的就是UG设计几何图形的方法，希望大家喜欢。
