linux vcs是什么

时间：2023-04-10 17:38

linux vcs是编译型verilog仿真器，是一种用来进行仿真看波形的工具；其类似于windows下面的modelsim以及questasim等工具，以及quartus、vivado仿真的操作。

本教程操作环境：linux5.9.8系统、Dell G3电脑。

linux vcs是什么？

VCS工具的基本使用

VCS是在linux下面用来进行仿真看波形的工具，类似于windows下面的modelsim以及questasim等工具，以及quartus、vivado仿真的操作。

1.vcs的基本指令

vcs的常见指令后缀

指令	含义
`-l readme.log`	用于将编译产生的信息放在log文件内
`+v2k`	是使VCS兼容verilog 2001以前的标准
`-debug_all`	用于产生debug所需的文件
`-f verilog_file.f`	可将.f文件里的源码全部编译
`-R`	编译后立即运行，即编译完成后立即执行 ./simv
`-Mupdate`	源文件有修改时，只重新编译有改动的.v文件，节约编译时间。
`-sverilog`	打开对Systemverilog的支持，编译Systemverilog文件时使用。
`-timescale=1ns/1ns`	设置仿真精度
`-o simv_file`	编译默认产生的可执行文件为simv，可以使用 -o 更改可执行文件名。如果这里修改执行仿真时候就不是使用simv而是对应的o名字了。

simv的常见指令

指令	含义
`./simv -l run.log`	执行的日志文件保存
`./simv -gui`	以图形化界面打开

2.使用vcs的实例

采用的是全加器的官方教程，首先介绍不使用脚本的执行过程。
（1）先执行vcs加入对应的full_adder文件

vcs -sverilog  -debug_all   -timescale=1ns/1ps  full_adder.v  full_adder_tb.v -l com.log

这里先写full_adder.v 是因为tb文件需要调用它，所以把被调用的文件先写出来，这条语句会生成simv文件（如果使用了-o simv_file会生成对应的文件名字）。
（2）可以用./simv文件执行波形的界面，也可以采用下面指令以后台方式打开一个界面。

dve  &或者./simv -l run.log -gui

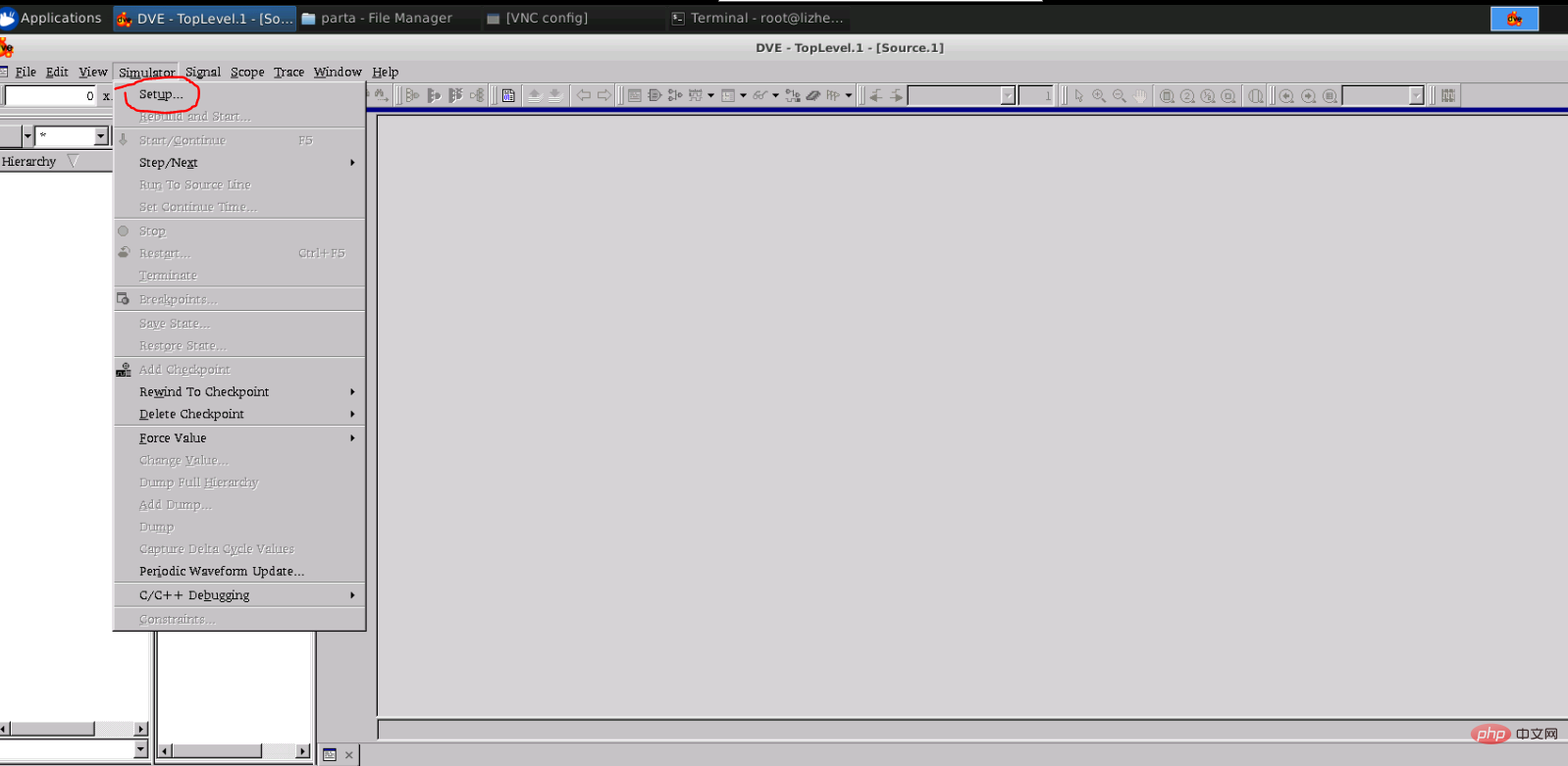

（3）如果以./simv执行会直接看到波形文件，如果使用dve & 需要自行加入simv文件来查看波形，选中simulator->Setup,加入生成的simv文件。
在这里插入图片描述
在下方run all，如果没有给时间刻度这里会报错。没有报错，则说明我们的功能是完全正确无误的。右键加入波形文件，按f键显示波形。

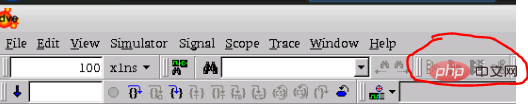

（4）如下的四个按键作用
第一个：追踪谁驱动该信号 ctrl+d
第二个：追踪信号的值变换 ctrl+shift+d
第三个：追踪未知态
第四个：追踪用于驱动谁
在这里插入图片描述

3.makefile文件的写法

vcs的脚本写法可以帮助快递进行仿真得到波形文件。
其中.PHONY可以指定对应哪些关键词进行make操作。

.PHONY:vcs sim dve clean OUTPUT = adderVCS = vcs -sverilog +v2k -timescale=1ns/1ns                                       -debug_all                                                              -o ${OUTPUT}                                                            -l compile.log                                                SIM = ./${OUTPUT} -l run.logvcs:        ${VCS} -f verilog_file.fsim:        ${SIM}dve:		dve -vpd    vcdplus.vpd &  clean:       rm -rf *.log  csrc  simv*  *.key *.vpd  DVEfiles coverage *.vdb

这样 make vcs执行vcs语句，make sim执行simv语句，make dve打开波形文件，make clean清除一些冗余文件。
其中，verilog_file.f是文件的列表，可以采用下面语句生成，这样将所有以v结尾的文件名写到目标文件中。
